RKQ2A雙電源自動轉換開關

主要結構及工作原理

本產品是新一代采用線圈瞬間操作的PC級開關，和傳統以電機驅動的方式進行轉換的開關相比具有結構簡單，轉換動作速度快，時間小于80ms，且主觸頭系統為單刀雙擲(V型)結構即使在非常情況下也不會造成兩路電源同時接通。

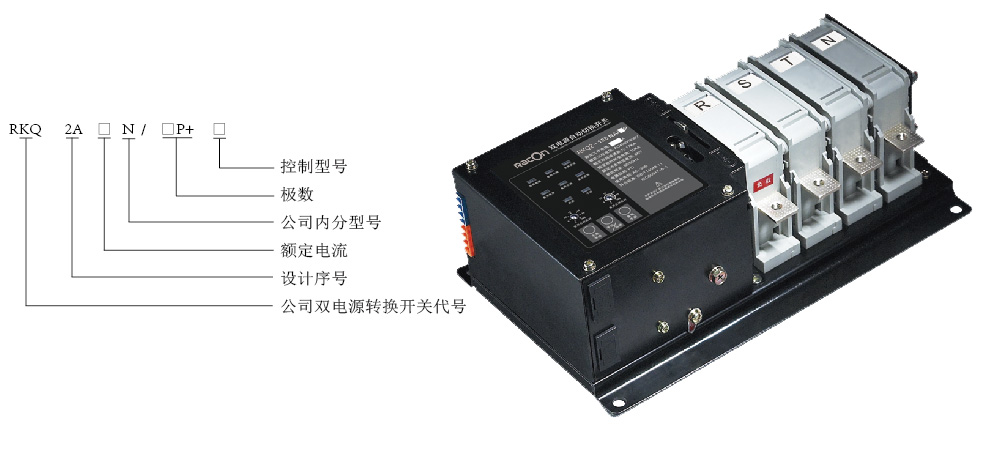

型號及其含義

本產品是新一代采用線圈瞬間操作的PC級開關，和傳統以電機驅動的方式進行轉換的開關相比具有結構簡單，轉換動作速度快，時間小于80ms，且主觸頭系統為單刀雙擲(V型)結構即使在非常情況下也不會造成兩路電源同時接通。

使用范圍

RKQ2A型自動轉換開關電器適用于額定絕緣電壓690V，額定頻率50Hz，額定工作電壓400V及以下，額定電流從25A至3200A。RKQ2A用于緊急供電系統在雙電源間的轉換，以確保重要負荷(如消防負荷)連續可靠工作。適用于高層建筑、醫院、商場、銀行、消防、化工、冶金等要求提供不間斷正常供電場所。

使用條件

● 周圍空氣溫度：上限為+55℃；下限為-25℃。

● 安裝地點海拔不超過2000m。

● 污染等級為3級。

● 安裝類為Ⅲ。

● 主回路的使用類別為AC33B(6le)、AC31B。

● 安裝條件：開關本體可以垂直或水平安裝，控制為面板安裝。

人工手動操作方法及注意事項

RKQ2A型自動轉換開關電器的電動操作可保證在85%Ue～110%Ue下轉換正常，但對于人工手動操作時因人員在力量、速度上的差異，故無法保證。用人工手動操作開關做有載轉換時?？赡軙霈F(xiàn)銀觸點消耗、熔焊等情況。在人工手動操作時在以下情況可施行：(注意合閘到位指示)

● 控制器無操作電源

● 母線輸出無負載。

NA型雙電源自動轉換開關（一體二段式）

為了滿足用戶的使用要求，我公司推出一種將控制器安裝于開關內部，用戶只須將主回路接通就可以使用的自動轉換開關電器系統。

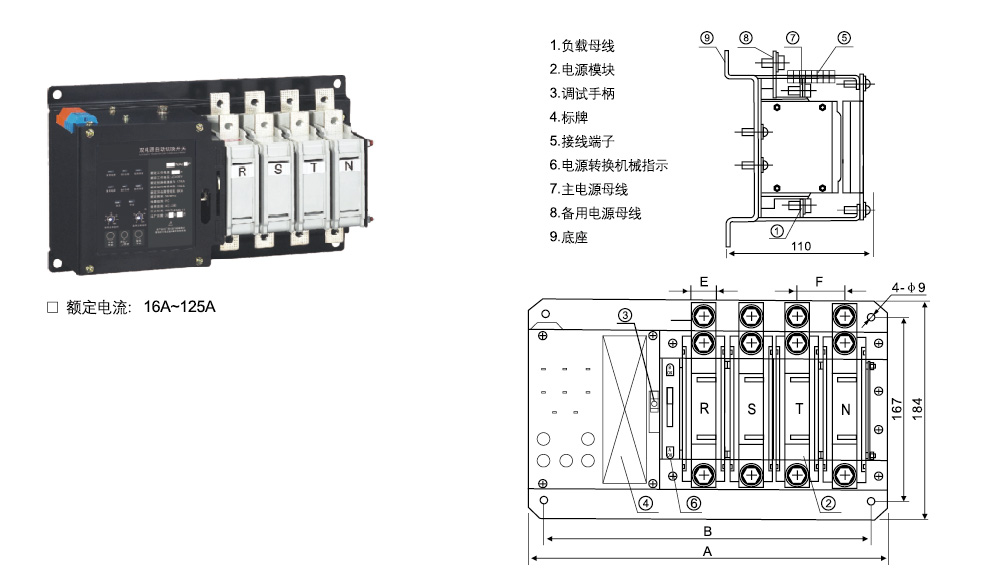

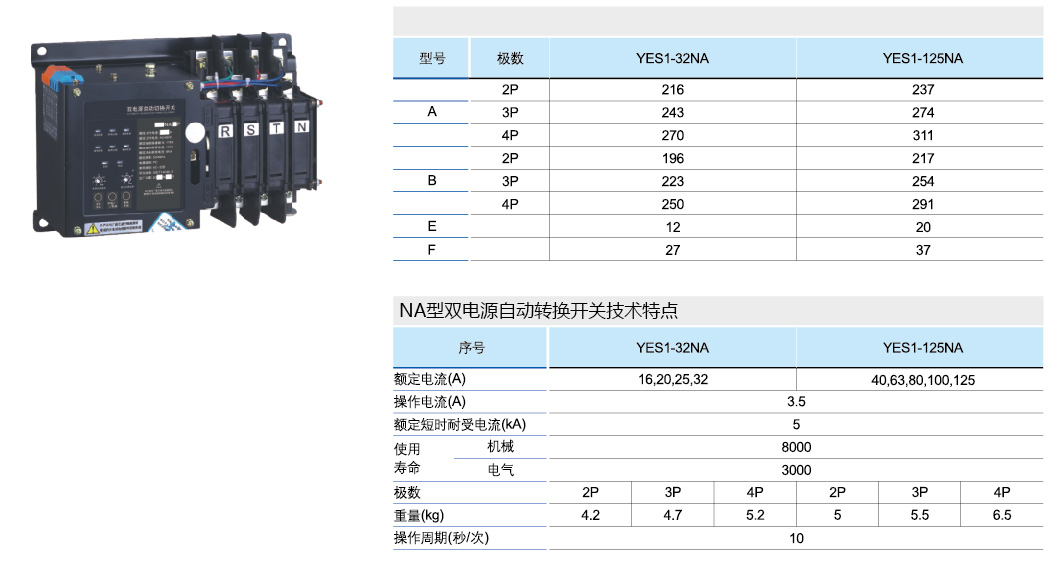

NA型雙電源自動轉換開關外型安裝尺寸

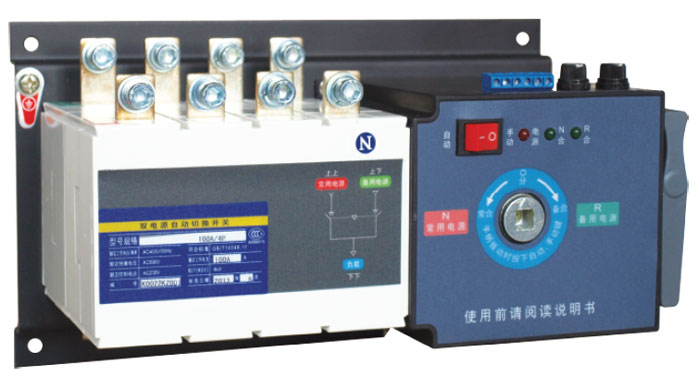

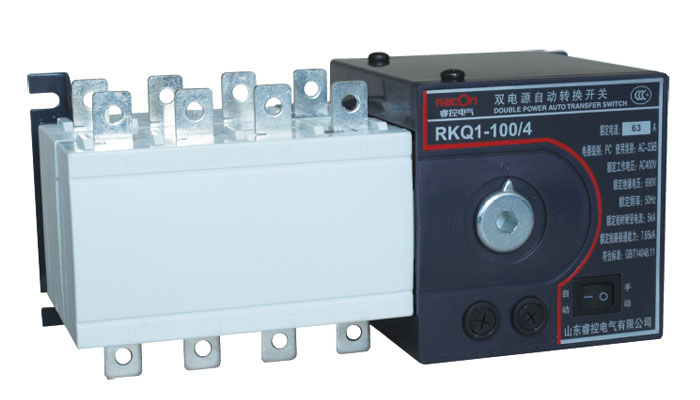

RKQ1系列自動轉換開關

產品概述

RKQ1自動轉換開關(ATSE)，是集開關與邏輯控制于一體，真正實現機電一體化的自動轉換開關，具有電壓檢測、頻率檢測、通訊接口、電氣、機械互鎖等功能，可實現自動、電動遠程、緊急手動控制。

操作是由邏輯控制板以各種邏輯命令來管理電機、變速箱的操作運行來實現，電機帶動開關彈簧蓄能，瞬時釋放的加速機構，快速接通分?jǐn)嚯娐坊蜻M(jìn)行電路轉換，通過明顯可見狀態實現安全隔離，極大的提高了各項電器性能與機械性能。

RKQ1開關整體設計為金屬外殼，小巧堅固。RKQ1開關，控制部分為金屬外殼，開關外殼部件采用玻璃纖維不飽和聚脂樹脂制造，具有較強的介電性能，防護能力和可靠的操作安全性。開關適用于供電系統的主電源與備用電源之間自動轉換或兩臺負載設備的自動轉換及安全隔離等。

開關造型美觀、新穎、簡潔、體積小、功能全，是不同場合的理想選擇。

符合標準

IEC60947-1/GB/T4048.1《低壓開關設備和控制設備第1部分總則》

IEC60947-3/GB/T4048.3《低壓開關設備和控制設備第3部分：開關、隔離器、隔離開關以及熔斷器組合電器》

IEC60947-6/GB/T4048.11《低壓開關設備和控制設備第6-1部分：多功能電器轉換開關電器》

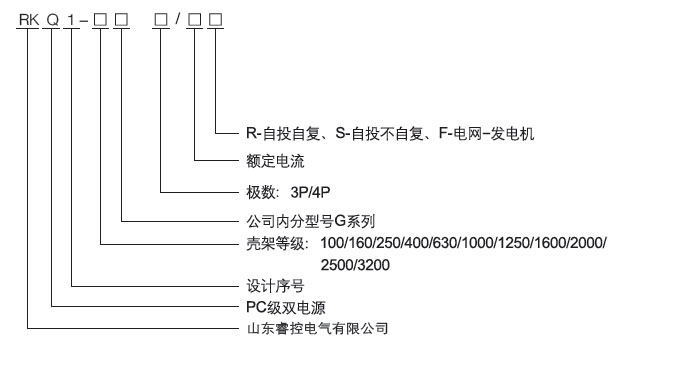

型號及含義

產品用途

RKQ1系列智能型雙電源自動轉換開關(以下簡稱A.T.S)適用于額定工作電壓交流240/415V，頻率50/60HZ的緊急供電系統。當一路電源發生故障時，可以自動完成常用電源和備用電源進行電源之間切換，而無需人工操作，以保證重要用戶供電的可靠性。

產品廣泛應用于醫院、商場、銀行、人防、化工、冶金、高層建筑、軍事設施和消防等不允許斷電的重要場所。

性能及特點

采用雙列復合式觸頭、橫拉式機構、微電機預儲能及微電子控制技術，基本實現零飛弧(無滅弧罩)；

采用可靠的機械聯鎖和電氣聯鎖，執行元件采用獨立的負荷隔離開關，使用安全可靠；

采用過零位技術，緊爭情況下可強制置零(同時切斷兩路電源)，滿足消防聯動需要；

執行負荷隔離開關切換采用單一電動機驅動，切換可靠平穩、無噪音、沖擊力??；

操作器驅動電機只在執行負荷隔離開關切換瞬間通過電流，穩態工作無需提供工作電流，節能顯著；

執行負荷隔防開關帶有機械聯鎖裝置，保證常用、備用電源工作可靠互不干涉；

具有明顯通斷位置指示、掛鎖等功能，可靠實現電源與負載間的隔離；

安全性能好，自動化程度高，可靠性高，使用壽命8000次以上；

機電一體化設計，開關轉換準確、靈活、順暢，采用國際先進的邏輯控制技術，抗干擾能力強，對外無干擾；

具有主電源合、備用電源分；主電源分、備用電源合；主、備電源均斷開三種穩定工作(I-O-II)；

安裝方便，控制回路采用接插式端子連接；

四種操作功能：緊急手動操作、電動遠程控制操作、自動控制狀態時緊急斷開操作、自動控制操作。

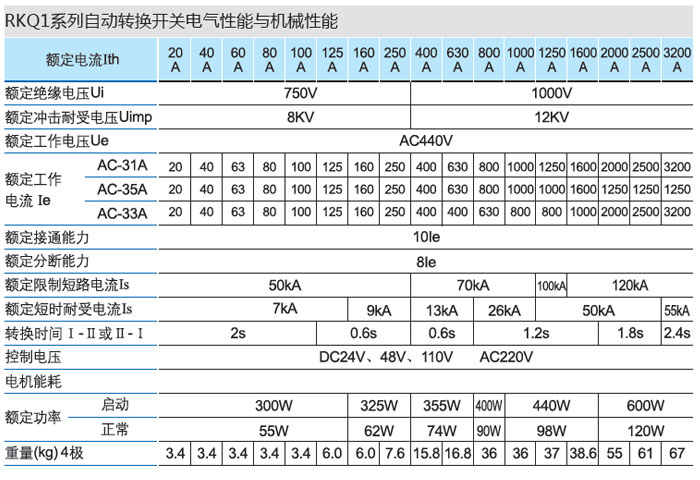

主要技術性能參數

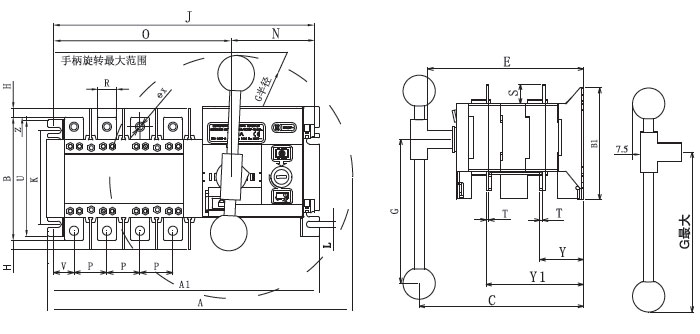

外型安裝尺寸圖（20~1600A）

RKQ1系列自動轉換開關

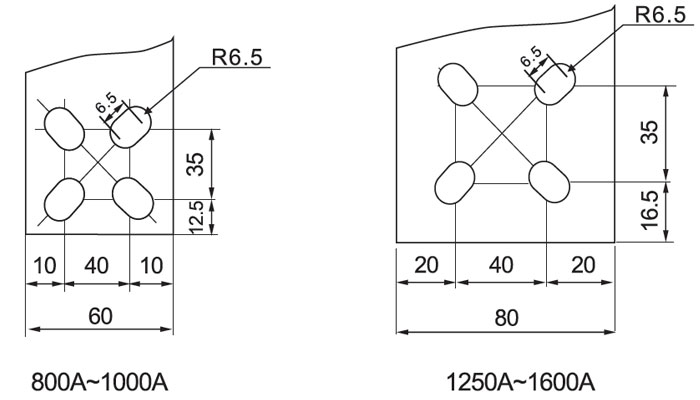

1000A~1600A安裝圖

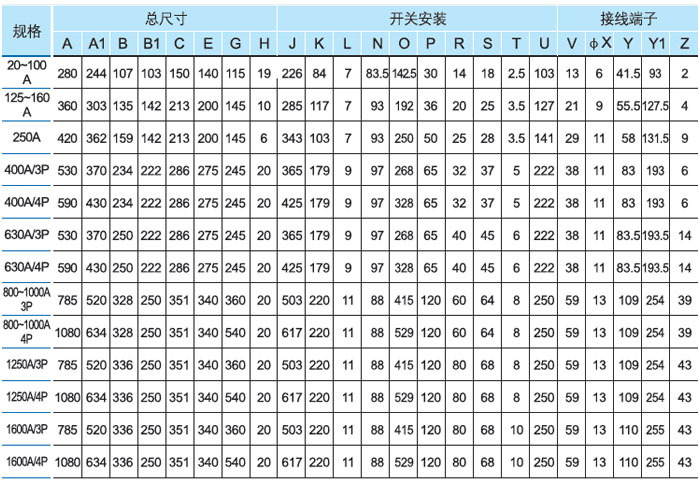

20A~1600A安裝尺寸

2000A~3200A兩進一出安裝圖

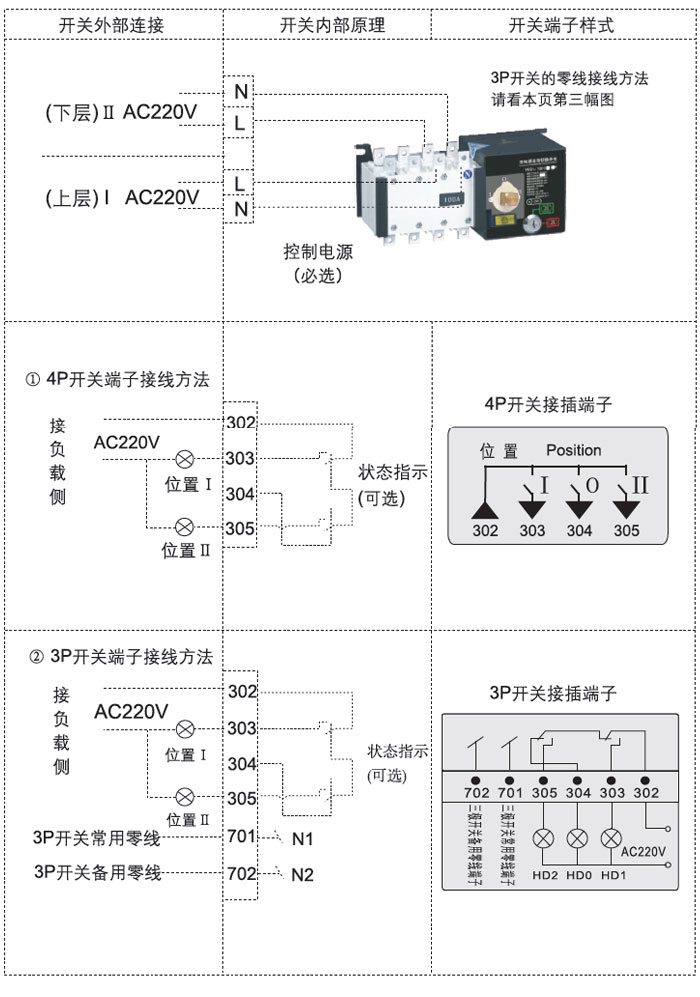

使用方法
