雷電防護在線監測系統

簡介：

雷電防護在線監測系統結合現有的雷擊測試平臺方案，創新的使用和借鑒云物聯、傳感器、智能算法技術、大數據、移動互聯等技術手段實現了該系統的技術突破。導入“管理”+“軟件”的設計思想，可實現雷電、SPD的實施監測、智能管理、傻瓜式設計等功能。

全國咨詢熱線 4006850531

在線聯系

產品描述
演示視頻

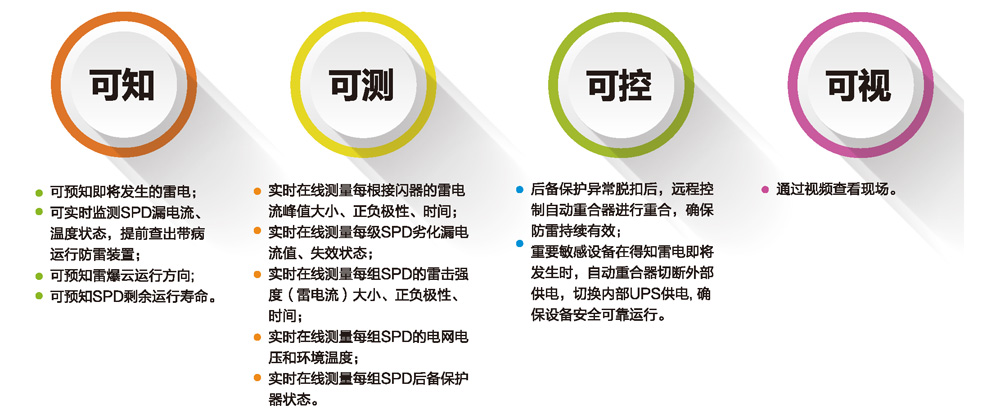

實時監測：遠程在線實時檢測，發現故障秒級上報，即時完成報警、分析等功能；智能管理：物聯網、傳感器技術植入，邏輯算法及自身防雷設計，實現各類分析判斷自動智能；傻瓜化設計：無需專業人士、專業器材的檢測，故障自動報警。

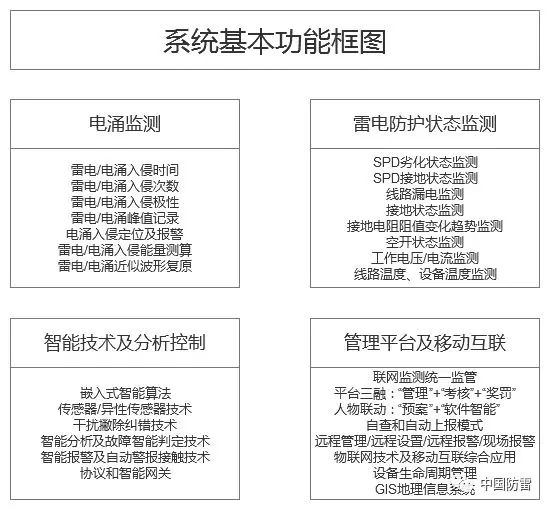

1、系統結構

系統主要由以下三部分組成：

智能監測站：

1顯示本單位防雷設施的監測點分布。

2實時監控管轄范圍內的單位防雷設施狀態。

3出現異常及時報警。

4進行數據處理分析。

5對設備進行集中監控、遠程數據訪問、遠程數據維護等功能。

6設備管理、協議管理、通訊管理、數據管理、數據服務等功能。

系統功能功能

1：遠程參數設置：所有采集終端上的參數，可以在監測主機上進行設置，無需工作人員到現場進行參數調整。

功能2：報警功能：系統提供了非常的報警處理機制和多種有效的報警方式，靈活的報警參數設置及完善的報警記錄，幫助用戶對各種防雷設備報警進行管理，設置報警參數，及時了解到防雷設備運行情況及事后分析。報警記錄內容有：報警設備，報警參數、報警內容、報警時間。

1）、報警方式：

? 屏幕報警，當出現任何報警事件時，將所報警的畫面自動彈出，并顯示在最上方，還伴隨著畫面閃爍，通知在線的操作人員。

2）、報警參數設置：系統具有自動分析報警事件的功能，對因線路、設備或系統故障等原因引起的誤報和不需要進行報警的事件會加以屏蔽，而確保報警事件的正確率和高效率。系統還備具自檢功能，當出現系統運行故障或通信故障時，系統會知系統管理員、值班人員，以便及時對故障進行排除，確保系統穩定性。

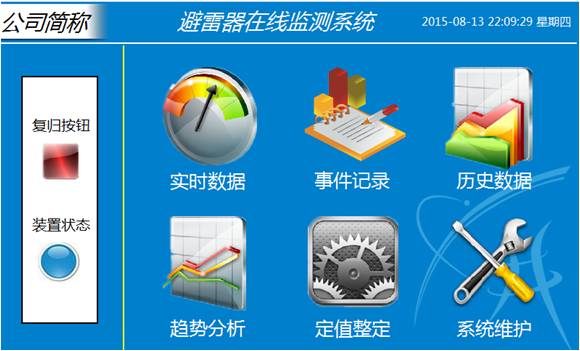

功能3：實時監控功能：對每個監測點進行遠程監控，達到實時監測其工作狀態。3、系統說明根據用戶對監測站點監測管理的要求，監測管理對象為：接地引下線的連接狀況、SPD運行狀況、雷擊情況。各監測設備通過RS-485傳輸?shù)綑C(jī)柜的光端機上，再由光端機通過光纖傳輸?shù)奖O(jiān)控室監控主機上，用戶在監控主機上可查看防雷設施運行狀態。

防雷設施在線監測系統

防雷設施在線監測系統是通過物聯網與云存儲技術的結合，提供防雷與其他環境在線監測。防雷設施在線監測系統主要監測的對象是接地電阻、雷電流、浪涌保護器（SPD）等。該系統的組成部分如下：

1. 雷電流在線監測

雷電流在線監測是基于羅氏線圈傳感器技術還原雷擊峰值、極性、能量,可以在線監測1路雷電流的峰值、極性、能量及雷擊發 生時間、次數數據,并在雷擊發生后及時報警。雷電流監測是采用柔性羅氏線圈檢測雷電流數據,通過測量電流的互感器,輸出信號是電流對時間的微分,這個微分信號通過一個積分器,就可以真實再現被測電流。

2.接地電阻在線監測儀

接地電阻在線監測的基本原理是三點法（最多可以測量6個點）和回路法兩種。其中回路法原理是：傳感器由電壓線圈與電流線圈組成,電壓線圈先給被測接地回路一個激勵脈沖信號,在被測回路上感應一個脈沖電勢E,在電勢E 的作用下將在被測回路產生電流I。傳感器分別對E及I進行測量,并通過公式:R=E/I 即可得到被測回路電阻。其可以在線監測接地引下線的連接狀況、回路接地電阻、金屬回路連接電阻,可實現在線測試、非接觸測量、實時監測的功能。配有LCD液晶顯示屏的型號產品可在現場直接查看接地電阻監測值,并通過按鍵設置接地電阻監測報警的上限值,監測值超標時采用聲光兩種方式報警。

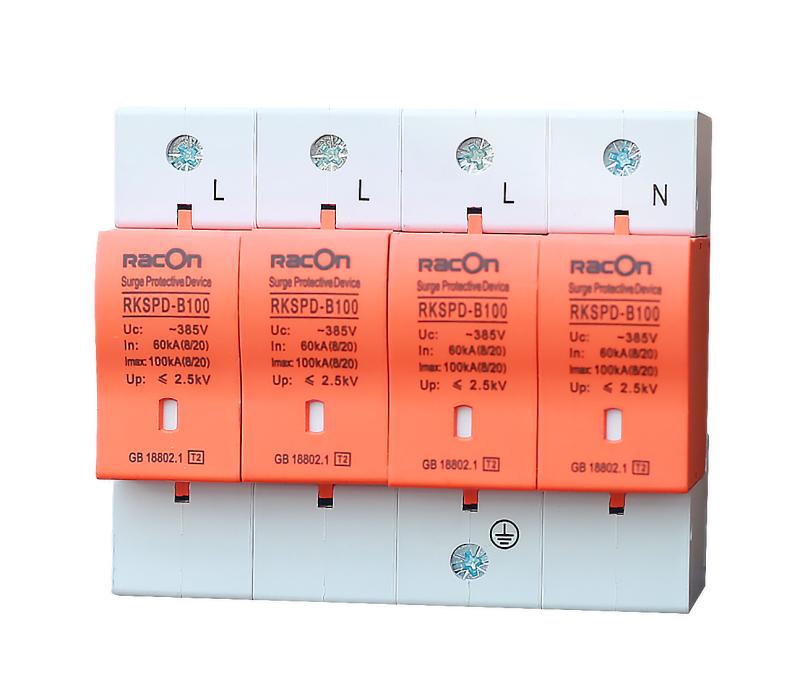

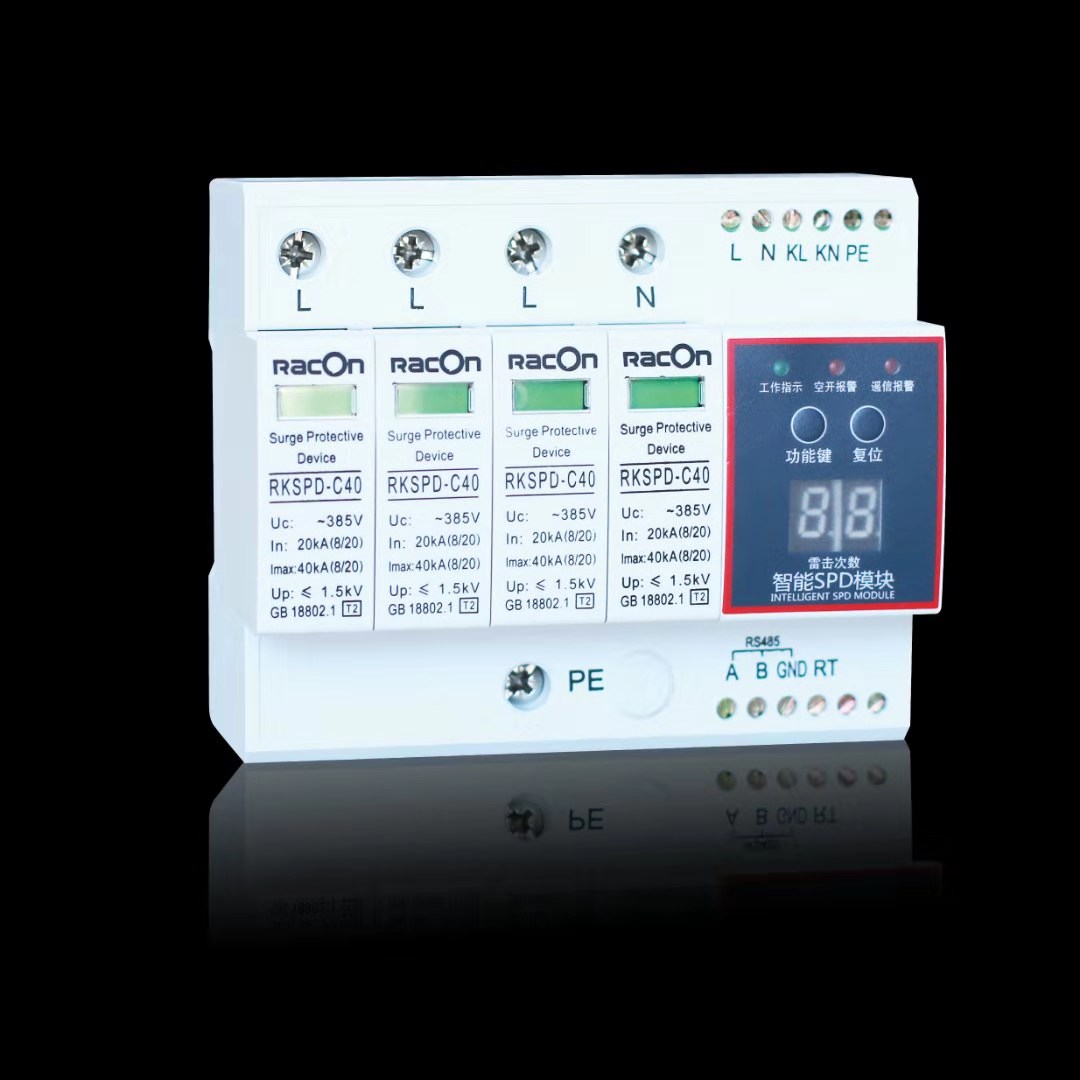

3.浪涌保護器（SPD）在線監測

SPD在線監測的主要是浪涌保護器(SPD)劣化程度、浪涌保護 器(SPD)遙信、浪涌保護器(SPD)動作次數、空氣開關狀態、三相電壓、環境溫濕度。

浪涌保護器（SPD）漏電流監測：采用μA級漏電流傳感器。這是一種利用零磁通電磁感應原理將被測交流漏電流(小電流)轉換成按比例輸出的電壓或電流信號的測量模塊,具有高度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點；

浪涌保護器（SPD）遙信監測：浪涌保護器（SPD）脫扣裝置脫扣時會帶動遙信告警開關動作智能分析儀內的單片機檢測到遙信告警開關量狀態變化后會報警提示 SPD失效；

浪涌保護器(SPD)動作次數監測:配有雷擊次數傳感器 (電流互感器),當SPD動作時,分析儀內的單片機檢測到雷擊次數傳感器感應到的電流值,經過判斷后確定是否計數一次；

空氣開關狀態監測：通過單片機檢測空開端的輸出電壓值(模擬量)來判斷空開是否跳閘；

三相電壓監測：這部分功能的實現主要是通過電流型電壓互感器、三相電能專用計量芯片及單片機實現。
